| 防爆中軸/全流 | |
| 適用溫度范圍 | -20 to 120℃ |
| 使用壓力 | PN63/1000WOG |
| 設計制造 | GB/T-12237/ANSI B16.34 |
| 尺寸參照 | GB/T-9113.1/ASMEB16.5CLASS150 |
| 長度 | GB/T-12221/ASMWB16.1 |
| 螺紋標準 | BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試 | GB/T-13927/API598 |
材料列表
| 零件名稱 | 材質(zhì) |
| 閥體 | 不銹鋼CF8M CF8 |
| 閥蓋 | 不銹鋼CF8M CF8 |
| 閥瓣 | 不銹鋼CF8M CF8 |
| 閥座 | 氟橡膠 |
| 線條 | 聚四氟乙烯 |
| 彈簧 | 不銹鋼SS316 304 |

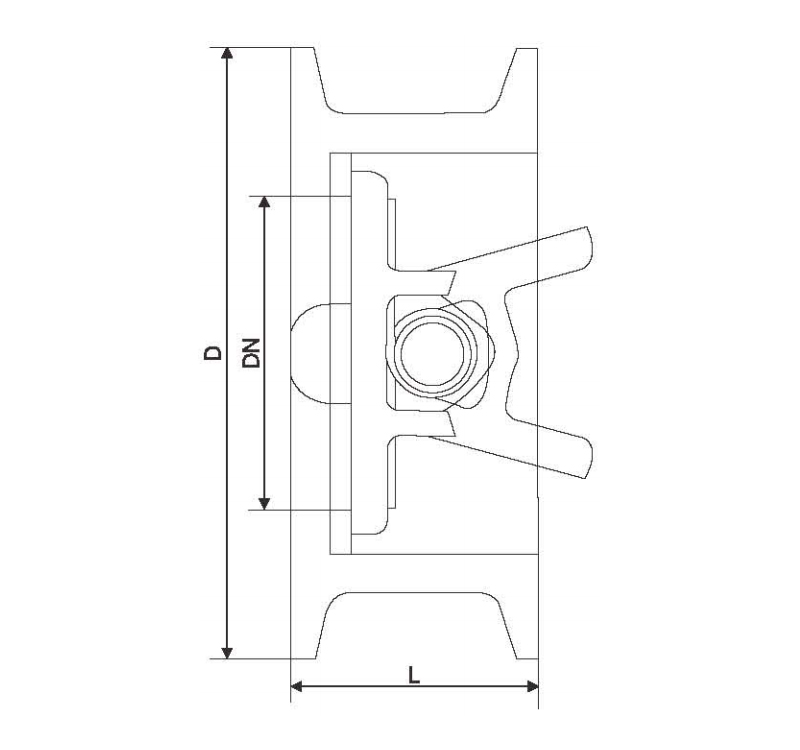

外形尺寸
| DN | L | D |
| 50 | 43 | 100 |
| 65 | 46 | 120 |
| 80 | 64 | 135 |
| 100 | 64 | 155 |
| 125 | 70 | 185 |
| 150 | 76 | 185 |
| 200 | 89 | 265 |
| 250 | 114 | 320 |
| 300 | 114 | 368 |
| 350 | 127 | 428 |
| 400 | 140 | 482 |
| 450 | 152 | 532 |
| 500 | 152 | 585 |
| 600 | 178 | 685 |
| 700 | 229 | 800 |
| 800 | 241 | 905 |
| 900 | 241 | 1005 |
| 1000 | 300 | 1115 |
| 1200 | 360 | 1325 |
